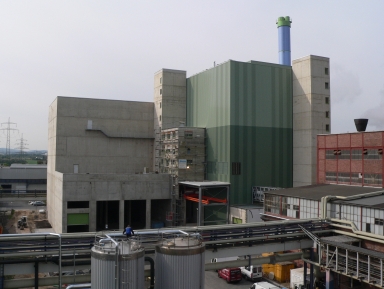

Ersatzbrennstoff-Heizkraftwerksanlage
Neubau einer Kraftwerksanlage mit
Ersatzbrennstoffkessel mit ext. Überhitzer,
HD-Reserve- und 2 MD-Spitzenlastkesseln
Feuerungswärmeleistung gesamt: 150 MWth
Dampfleistung EBS-Kessel: 65 t/h
Frischdampfdaten EBS-Kessel: 70 bar, 525 °C
Entnahme-Kondensationsturbine: 13,6 MWel
Projektdarstellung
|
|

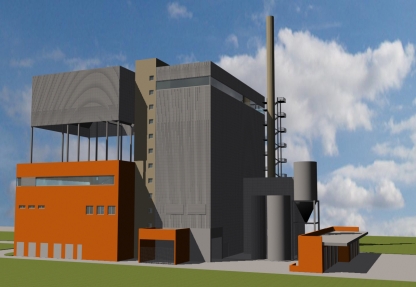

Heizkraftwerk für Sekundärbrennstoffe
Planung einer Kraftwerksanlage mit
Sekundärbrennstoffkessel mit Lösemittel-
und Abluftverbrennung
Feuerungswärmeleistung: 55 MWth
Dampfleistung: 65 t/h
Frischdampfdaten: 64 bar, 432 °C
Entnahme-Kondensationsturbine: ca. 13 MWel
Projektdarstellung
|
|

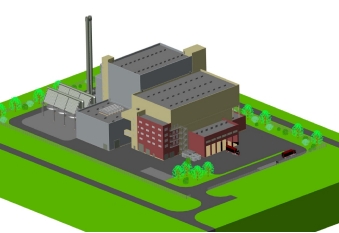

Ersatzbrennstoff-Heizkraftwerksanlage
Planung eines Heizkraftwerks mit
2 Linien für Ersatzbrennstoffe
Feuerungswärmeleistung gesamt: 2 x 70 MWth
Dampfleistung: 2 x 80 t/h
Frischdampfdaten: 40 bar, 400 °C
Entnahme-Kondensationsturbine: 21,5 MWel
|
|
Müllverbrennungsanlage
Erweiterung einer Müllverbrennungsanlage
Neubau Siedlungsmüllverbrennungsline 2
Mülldurchsatz: 1 x 20 t/h
Feuerungswärmeleistung: 52,1 MWth
Dampfleistung: 57,5 t/h
Frischdampfdaten: 32 bar, 320 °C
|
|
Müllverbrennungsanlage
Erweiterungsplanung
Mülldurchsatz: 2 x 20 t/h
Feuerungswärmeleistung: 2 x 52,1 MWth
Dampfleistung: 2 x 57,5 t/h
Frischdampfdaten: 32 bar, 320 °C
größeres Bild
|
|
Geothermieprojekt
Stromerzeugung und Fernwärme-
versorgung in Kombination mit
einer Geothermiezentrale
Leistung aus Geothermie: 36 MWth
Leistung Heizwerk (Öl/Gas): 45 MWth
Elektrische Leistung (Kalina): 3,5 MWel
Projektdarstellung
|
|

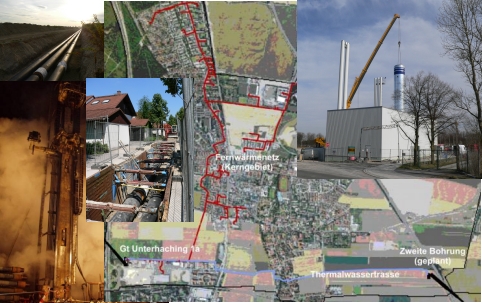

Geothermieprojekt
Stromerzeugung und Fernwärme-
versorgung mit einer Geothermieanlage
Fernwärmeleistung: 13 MWth
Elektrische Leistung (ORC): 10,5 MWel
Projektdarstellung
|
|
Gas- und Dampfturbinenkraftwerk
Neubau eines GuD-Kraftwerkes
HD-Dampfleistung: 67 t/h (61 bar, 475 °C)
ND-Dampfleistung: 6 t/h (3 bar, 180 °C)
Sattdampferzeuger: 2 x 35 t/h (16 bar)
Gas- und Gegendruckturbine: 28,5 + 9,5 MWel
Foto: Turbomach
Projektdarstellung
|
|
Industrie-Heizkraftwerk
Kesselumbau und Neubau RNV
Feuerungswärmeleistung: 44,3 MWth
Dampfleistung: 52 t/h
Frischdampfdaten: 81 bar, 500 °C
Kondensationsturbine: 5,0 MWel
|
|
Industrie-Heizkraftwerk
Nachrüstung eines BHKW-Moduls
Leistung: 3,9 MWel
Dampferzeugung: 1,7 MW; 12 bar; 235 °C
Heißwassererzeugung: 2,3 MW; 105 °C
|
|

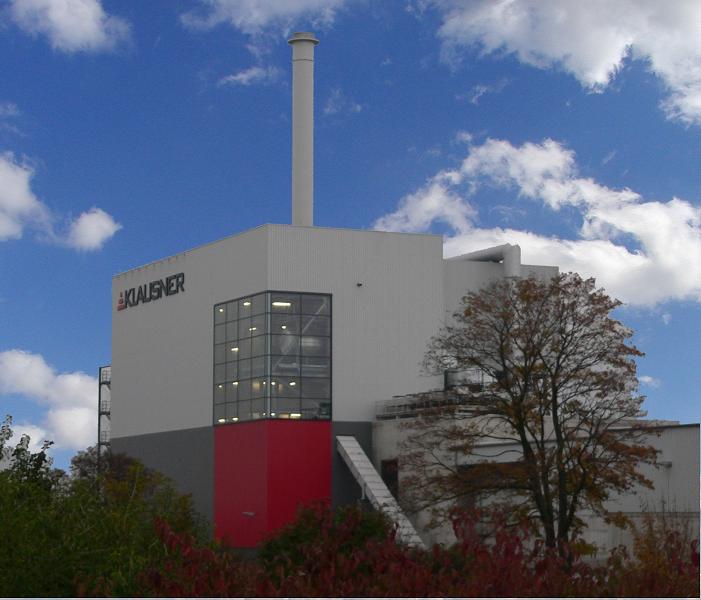

Biomasse-Heizkraftwerk
Neubau
Feuerungswärmeleistung: 19,5 MWth
Dampfleistung: 21 t/h
Frischdampfdaten: 47 bar, 430 °C
Kondensationsturbine: 5,1 MWel
|
|
Biomasse-Heizkraftwerk
Neubau
Feuerungswärmeleistung: 57,1 MWth
Dampfleistung: 64 t/h
Frischdampfdaten: 62 bar, 450 °C
Gegendruckturbine: 8,6 MWel
weitere Bilder
|
|
Biomasse-Heizkraftwerk
Neubau
Feuerungswärmeleistung: 49,5 MWth
Dampfleistung: 60 t/h
Frischdampfdaten: 98 bar, 495 °C
Entnahme-Kondensationsturbine: 13 MWel
|
|
Biomasse-Heizkraftwerk
Neubauplanung
Feuerungswärmeleistung: 42 MWth
Dampfleistung: 50 t/h
Frischdampfdaten: 92 bar, 525 °C
Kondensationsturbine: 12,5 MWel
|
|
Grünfutter-Trocknungsanlage
Umbau auf Biomassebeheizung
Feuerungswärmeleistung: 10 MWth
Trocknerleistung: 10 t/h Wasserverdampfung
|
|
Städtisches Fernwärmenetz
mit mehreren Heiz(kraft)werken
- kplt. Bestandsaufnahme mit AKZ
- Erstellung Betriebshandbücher
- Verfahrenstechnische Gesamtbeschreibung
- Dokustruktur für Zertifizierung ISO9000
größeres Bild
|
